Rénovation lourde d'une villa
Une trentaine de reprises en sous-œuvre.
Un projet à coordonner dans le détail.
BIMANAGEMENT a réalisé les études d'exécution structurelles de cette rénovation lourde, impliquant une trentaine de reprises en sous-œuvre et de nombreuses interactions entre l'existant et les nouveaux éléments structurels.
- Études d'exécution
- Revit
- Rénovation lourde
- ≈ 30 RSO
Le projet
Composer avec l'existant
Dans cette rénovation lourde, la complexité résidait notamment dans l'intégration de nombreux nouveaux éléments structurels au sein d'un bâtiment existant.
Une trentaine de reprises en sous-œuvre devaient être coordonnées, avec notamment l'intégration de profilés HEA et UPN, ainsi que de poteaux et sommiers béton.
Les études d'exécution devaient permettre de maîtriser ces interactions et de rendre chaque intervention clairement compréhensible pour l'exécution.
Modélisation
Quand le niveau de détail justifie la 3D

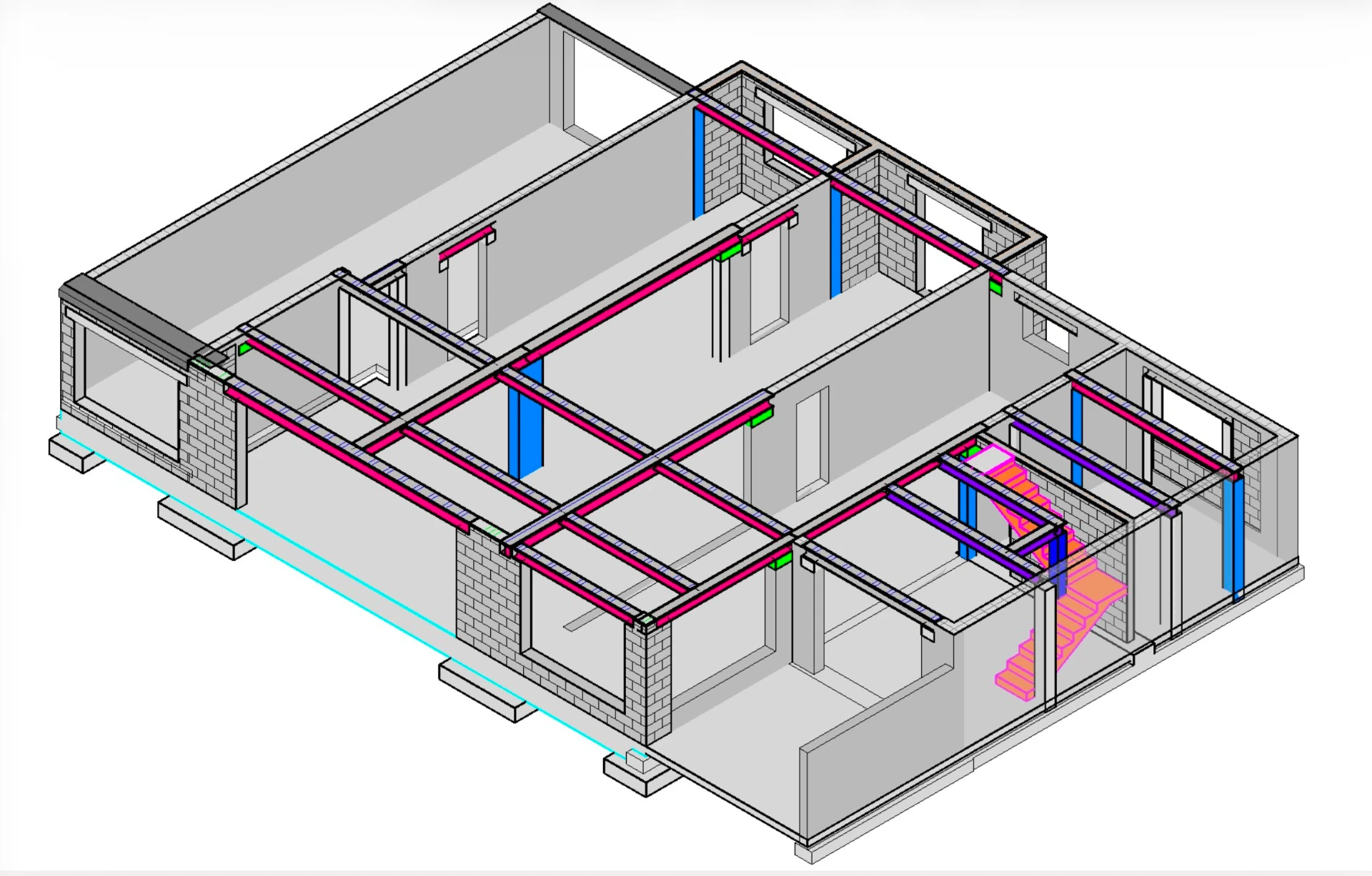

Sur ce projet, le choix de Revit a permis de maîtriser les interactions entre la structure existante et les nouveaux éléments. Ce sont le niveau de détail attendu et le nombre de détails à traiter qui ont rendu ce choix particulièrement pertinent.
- Ajuster les nouveaux éléments à la maçonnerie existante
- Gérer les croisements de poutres
- Visualiser les interactions structurelles
- Confirmer différents détails de connexion en 3D
RSO
Une trentaine de reprises en sous-œuvre à coordonner
Le projet impliquait une trentaine de reprises en sous-œuvre intégrées à une structure existante et devant composer avec les nouveaux éléments du projet. Le travail de représentation, de repérage et de détail permet de rendre lisible cette densité d'interventions structurelles.

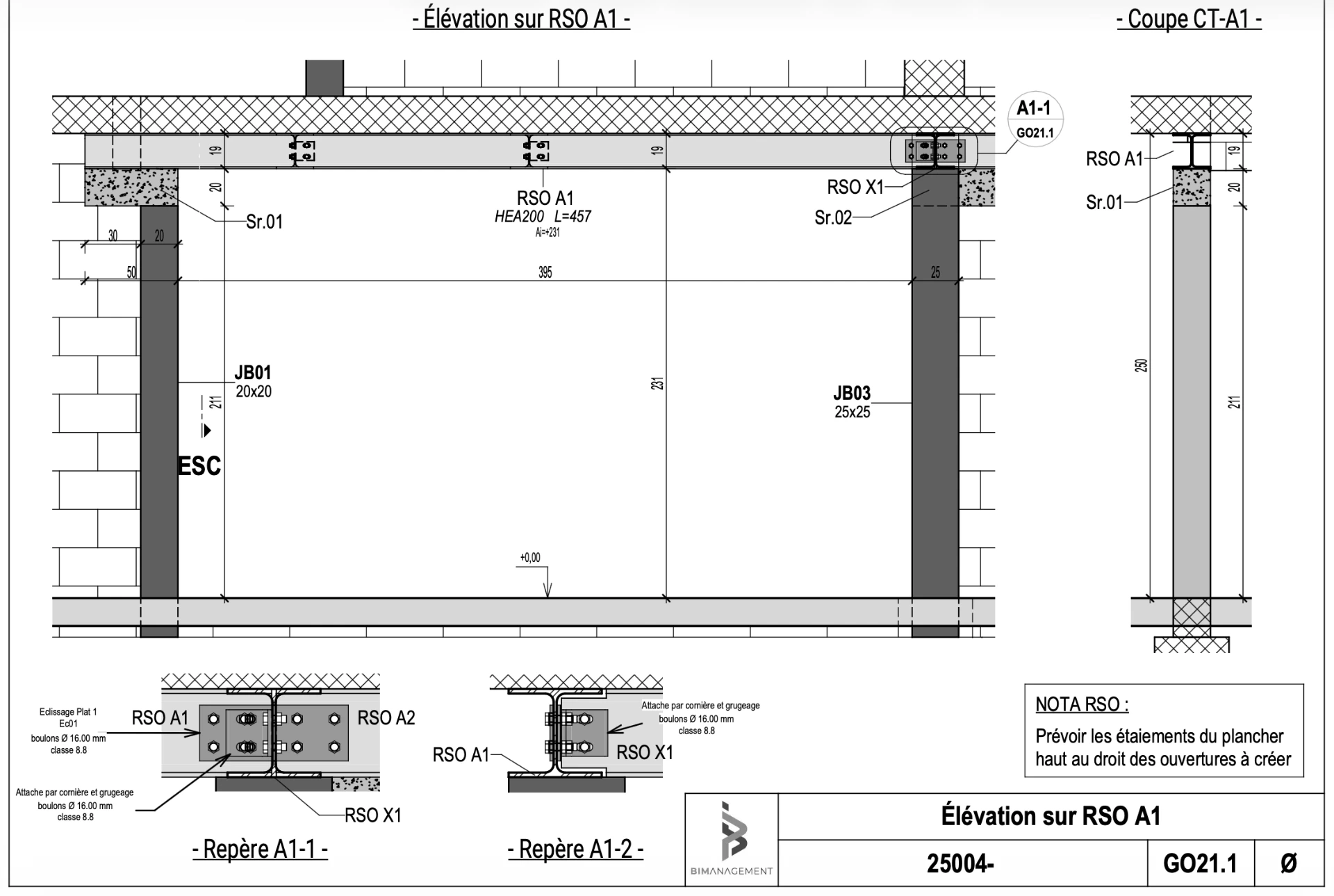

Chaque reprise est repérée, dessinée en élévation et en coupe, puis précisée par ses détails d'assemblage.

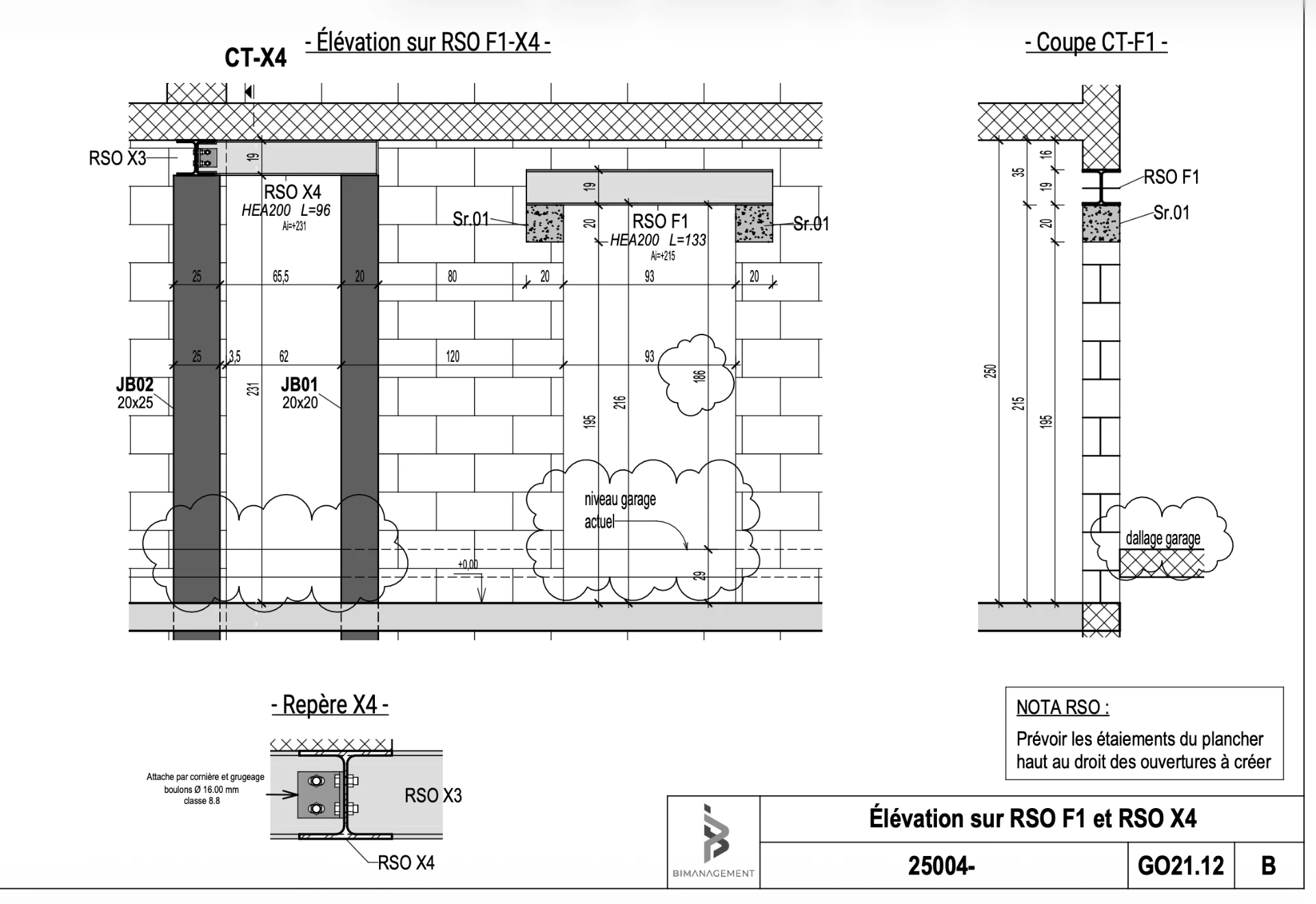

Des interactions multiples avec l'existant. Maçonneries existantes, niveaux décalés et nouveaux profilés se rencontrent sur une même planche.
Études d'exécution
La précision jusque dans les connexions
Au-delà de la coordination générale, les études ont permis de préciser les interactions et connexions entre les différents éléments structurels.

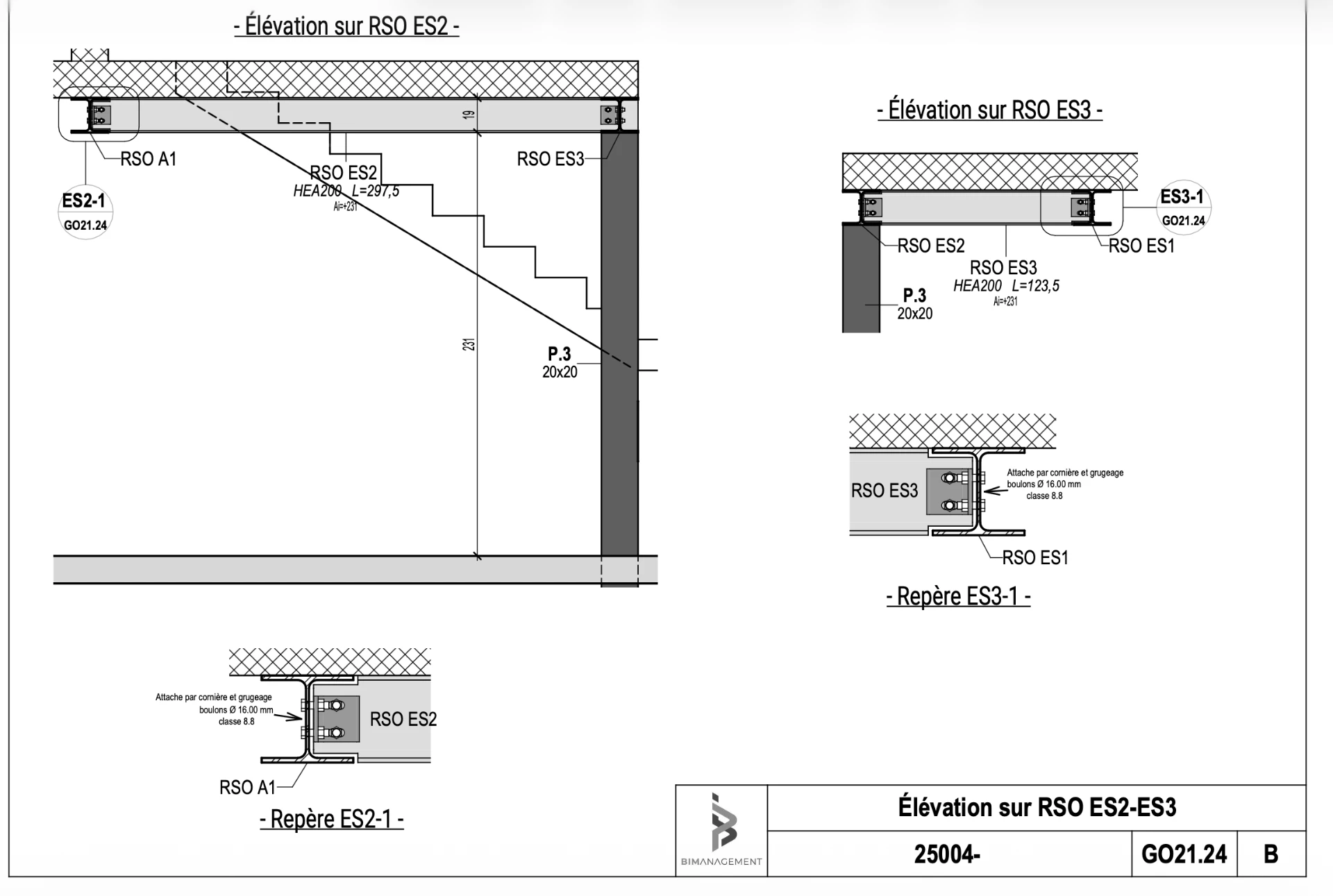

Le passage de la structure au détail se fait sur la même planche : assemblage par double cornière et boulonnerie repérés au droit de la poutre.

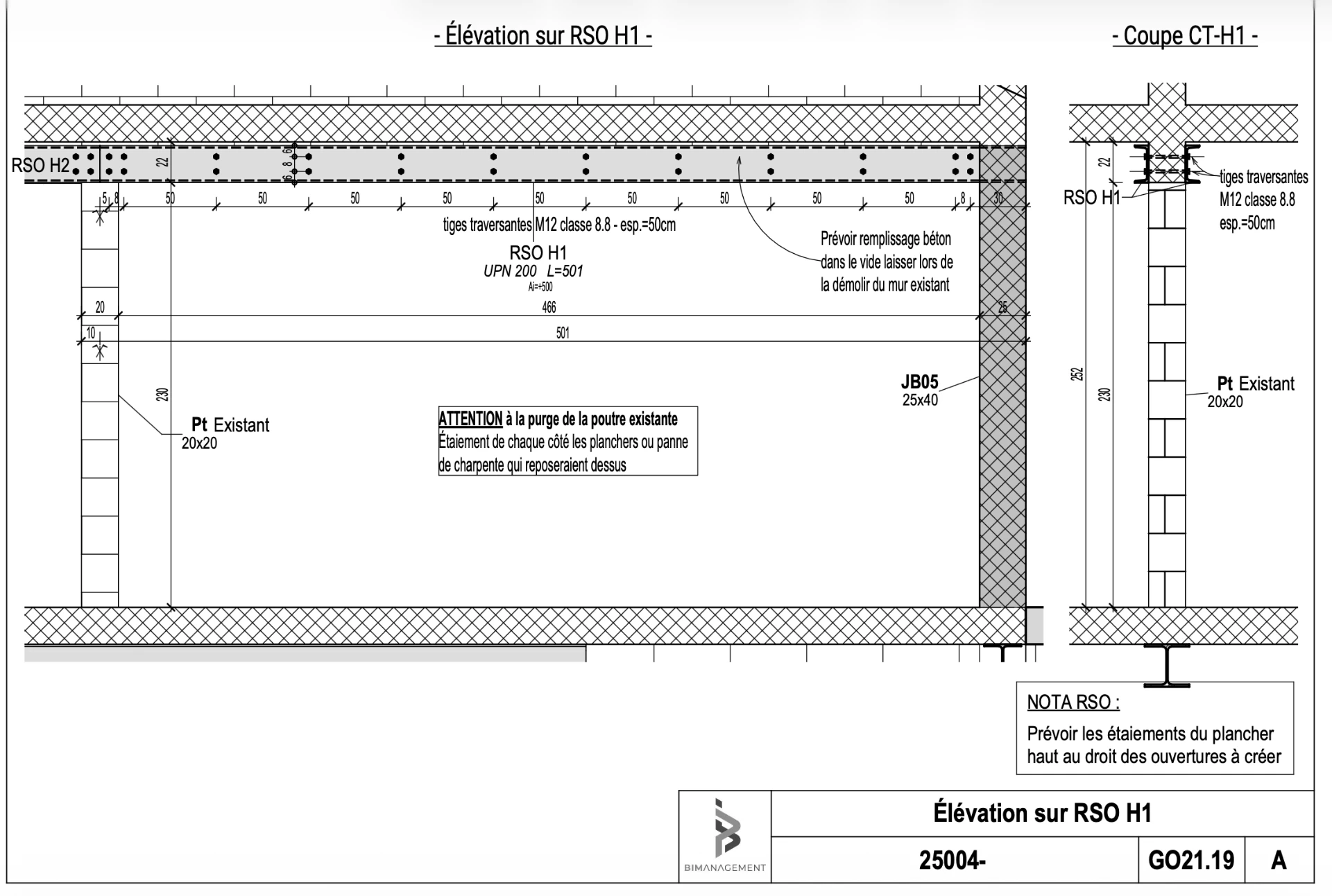

L'élévation, la coupe et les informations d'exécution figurent sur un même document : profilé, tiges traversantes, espacement et dispositions liées à l'existant.

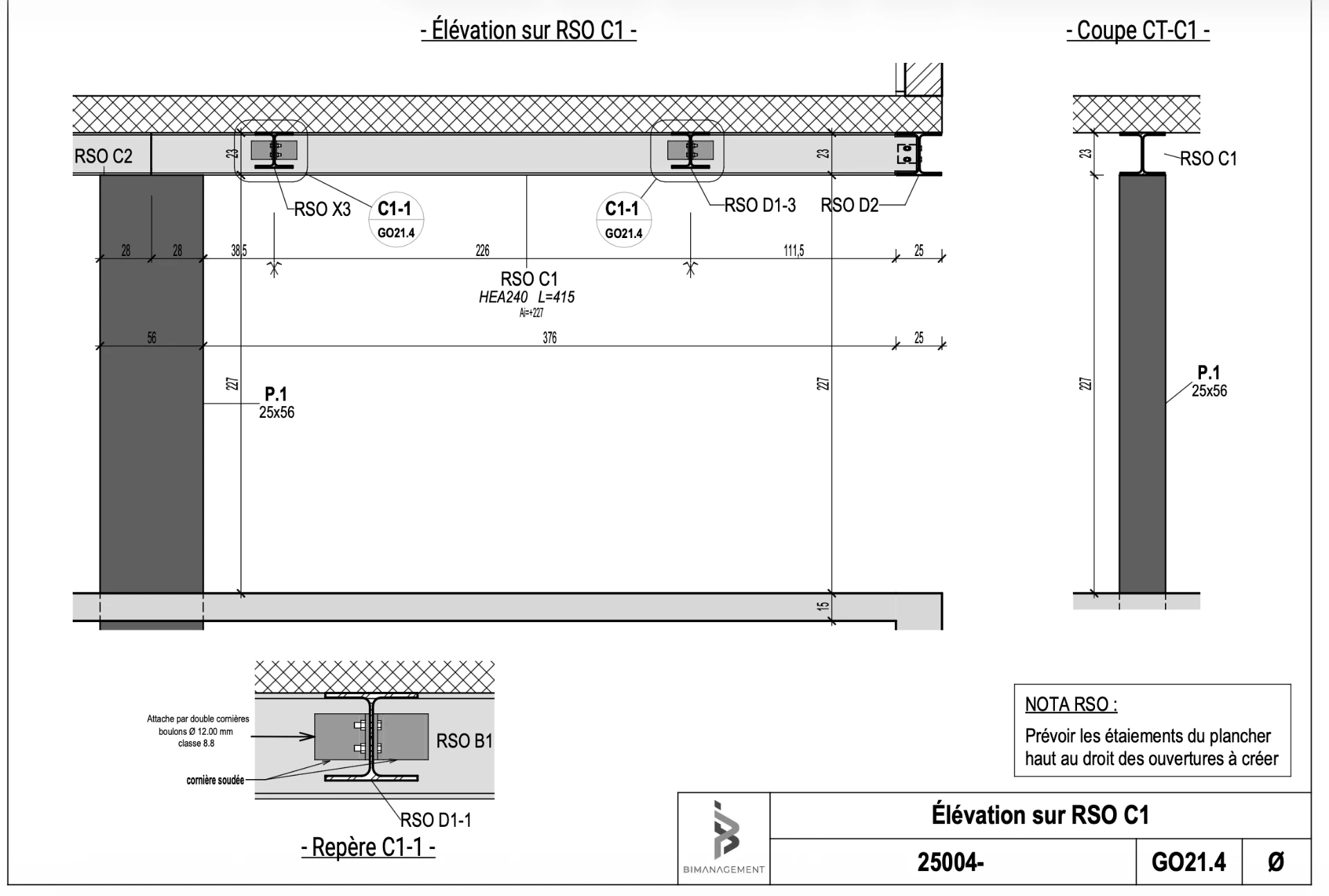

La séquence technique se termine au niveau des assemblages : cornières, grugeages et boulonnerie classe 8.8.
Un projet structure complexe ?
BIMANAGEMENT accompagne les professionnels de la construction de l'étude structurelle aux détails nécessaires à l'exécution.
Des documents pensés pour l'exécution
- Modélisation 3D
- Plans de coffrage
- Carnet de repérage
- Coupes
- Détails structurels
Au-delà de l'outil utilisé, la précision des études permet de donner aux entreprises une compréhension claire des ouvrages à réaliser et de leurs interactions avec l'existant.
